產品主要簡介：

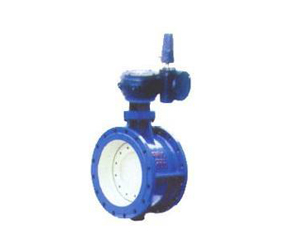

管網蝶閥GD341X閥體材質:鑄鐵、鑄鋼、不銹鋼，密封面材質:天然橡膠（NR）-20～+85℃，乙丙橡膠（EPDM）-40～+125℃，丁腈橡膠（NBR）-20～+82℃，氟橡膠（FPM）-23～+150℃，聚四氟乙烯塑料（PTFE）-10～+150℃。工作壓力1.6-32MPA，工作溫度-40°C- 550°C。連接方式:法蘭、焊接、內螺紋。傳動方式:手動、正齒輪、傘齒輪、氣動
主要特點：
1.結構尺寸短、體積小、重量輕、操作輕便。
2.采用半軸結構，蝶板采用桁架結構，強度高、過流面積大、流阻小、節省能源。
3.采用偏心結構，關閉時具有越關越緊的功能，密封性能可靠，啟閉后確保密封面完全脫離接觸，保證密封面不受損傷。
4.密封面選用不銹鋼制作，具有耐腐蝕、耐高溫，使用壽命長的特點。
5.具有雙向密封的功能，安裝中不受介質流向的限制（若只需控制單向介質應優先采用有利于密封的方向安裝）也不受空間單位的影響，可在任何方向安裝。
6.對于地下臥式安裝的管網蝶閥，具有全國獨一無二的雙向同步顯示機構，可從操作方向觀察閥門關閉或開啟狀態。根據安裝位置的需要，用戶同樣可選用全國獨一無二的雙向同步顯示機構，可從操作方向或側面同步觀察閥門的關閉或開啟狀態。
7.蝸輪傳動雙向金屬密封蝶閥通過轉動手輪（或錐柄方向）經蝸輪副等機構減速，帶動閥軸蝶板作90度范圍內的旋轉，達到截?cái)�、連通或調節流量的目的。電動雙向密封蝶閥由電動裝置經蝸輪減速或直接帶動閥軸、蝶板作90度范圍內的旋轉，從而達到啟閉的目的。無論是蝸輪傳動還是電動，閥門的啟閉或開啟位置均有限位機構限位，并有指示機構同步顯示蝶板的開度狀態。（注：用戶如果需要雙向同步顯示的，請?jiān)诤贤凶⒚鳌＃?/FONT>
性能規范：
公稱壓力：PN0.6へ3.2MPa
公稱通徑：DN80へD2000
適用介質：淡水、污水、海水、空氣、蒸汽、食品、藥品、各種油類、酸類、堿類、鹽類等。
適應溫度：-40°C- 550°C
采用標準：
法蘭連接尺寸：GB/T17241.6-98；GB9115-88
結構長度：GB12221-89
壓力試驗：GB/T13927-92；
font-s?c 1.H ????ont-family:'宋體'; " >0へD2000
適應溫度：-40°C- 550°C
執行標準：
GB/T17241.6-98 法蘭連接尺寸
GB/T13927-92 通用閥門 壓力試驗
GB12220-89 通用閥門 標志
GB12221-89 法蘭連接金屬閥門 結構長度
GB12227 通用閥門 球墨鑄鐵件技術條件
GB12225 通用閥門銅合金鑄件
GB1220 不銹鋼棒
JB/T 8531-1997 閥門手動裝置技術條件
GB/T17219-2001生活飲用水輸配水設備及防護材料的安全性評價標準
HG/T3091-2000 橡膠密封圈件—給、排水管道用接口密封圈 材料規范
