1.范圍

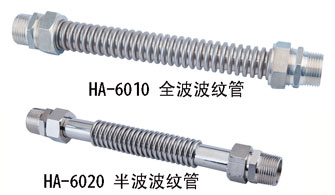

本說明書包括了公稱通徑DN20mm~50mm、公稱壓力PN1.6MPa波紋管。
2.用途
不銹鋼波紋管作為一種柔性耐壓管件安裝于液體輸送系統中，用以補償管道或機器、設備連接端的相互位移，吸收振動能量，能夠起到減振、消音等作用，具有柔性好、質量輕、耐腐蝕、抗疲勞、耐高低溫等多項特點。
3.性能規范
|
規格 |
公稱壓力(MPa) |
試驗壓力 |
適用溫度℃ |
適用介質 | |
|
強度(MPa) |
密封(MPa) | ||||
|
DN20~50 |
1.6 |
2.4 |
1.6 |
-20℃≤120℃ |
水、非腐蝕性液體 |
4.主要零件材料
|
序號 |
零件名稱 |
材 材 |
|
1 |
接 頭 |
HPb59-1 |
|
2 |
連 接 帽 |
HPb59-1 |
|
3 |
墊 片 |
硅膠 |
|
4 |
波 紋 管 |
不銹鋼304 |
